一、监控系统防雷概述

    平安城市、雪亮工程视频监控系统的防雷保护，主要是针对前端摄像机的保护,视频监控系统的防雷保护就是对监控系统中各个组成部分设备的防雷。目前监控项目基本都采用网络摄像机，新建系统基本没有模拟系统了，网络监控传输部分大部分为光纤传输，所以现阶段监控系统防雷主要是针对前端网络摄像机的防雷保护。

二、监控系统的组成及雷害分析

1、监控系统一般由以下三部分组成：

    前端部分：主要由摄像机、镜头、云台、解码器、防护罩、支架等组成。

    传输部分：使用同轴电缆、电线、多芯线、双绞线、光纤等采取架空、地埋或沿墙敷设等方式传输视频、音频或控制信号等，主要设备有光端机、工业交换机、信号放大器等。

    机房部分：主要由矩阵、DVR、NVR、监视器、控制设备、电视幕墙和控制台等组成。

2、监控系统雷害成因：

2.1 直击雷

    雷电直接击在露天的摄像机上因电效应、热效应和机械力效应等造成摄像机损坏；雷电直接击在传输线缆上造成线缆绝缘损坏或熔断。目前监控系统直击雷防护主要是在立杆上直接立一根0.5米左右的避雷短针。

2.2 感应雷

    当发生雷击时，感应雷浪涌会通过摄像机电源线、网线侵入摄像机造成损坏，实际证明，感应雷造成的摄像机损坏数量及概率远远高于直击雷侵害，感应雷防护主要是通过配置防雷器，线路屏蔽等措施来进行防护。

三、监控系统防雷设计方案

1、设计依据

    IEC61024《建筑物防雷》

    IEC61312《雷电电磁脉冲的防护》

    JGJ/T16-92《民用建筑电气设计规范

    GB50343-2004《建筑物电子信息系统防雷技术规范》

    GB50057-94《建筑物防雷设计规范》

    GB50174-93《电子计算机机房设计规范》

    GB50200-94《有线电视系统工程技术规范》

    GB50198-94《民用闭路监视电视系统工程技术规范》

    GB/T50311-2000《建筑与建筑群综合布线系统工程设计规范》

2、防雷设计方案

    前端摄像机有室外和室内安装两种情况，安装在室内的设备一般不会遭受直击雷击，但需考虑防止雷电过电压对设备的侵害，而室外的设备则同时需考虑防止直击雷击。室外摄像头应置于接闪器（避雷针或其它接闪导体）有效保护范围之内。当摄像机独立架设时，避雷针最好距摄像机3－4米的距离。为防止雷电波沿线路侵入前端设备，应在摄像机前的每条线路上加装合适的防雷器，如在电源线、网线进入摄像机前安装网络二合一防雷器。室外的前端设备应有良好的接地，接地电阻小于4Ω，高土壤电阻率地区可放宽至小于10Ω。

2.1 摄像机专用网络二合一防雷器

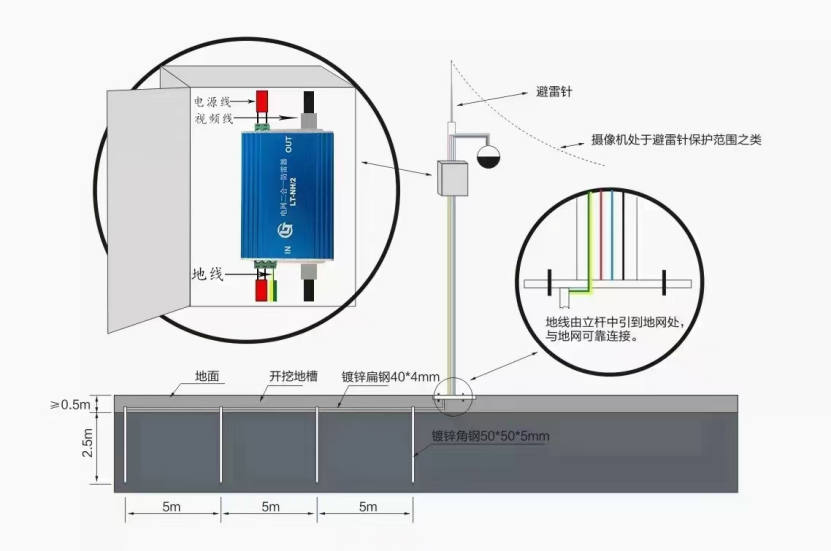

    摄像机专用网络二合一防雷器是电源防雷器和网络防雷器集成式浪涌保护器，广泛用于监控系统前端网络摄像机的防雷保护，安装方式如下：

    注：这种电源+网络二合一防雷器有三种电压12V、24V、220V，三种电压的选择是根据现场防雷器实际安装位置的电源线路电压来确定的，一般集中供电用12V或24V的，就地取电的大部分用的220V的现在道路监控一般立杆上有监控防水箱，如果是220V的电源线进监控防水箱，再通过变压器给摄像机供电的话,这种情况用220V的多。

    推荐型号：LT-N/2-12 、LT-N/2-24 、LT-N/2-220

2.1 POE防雷器

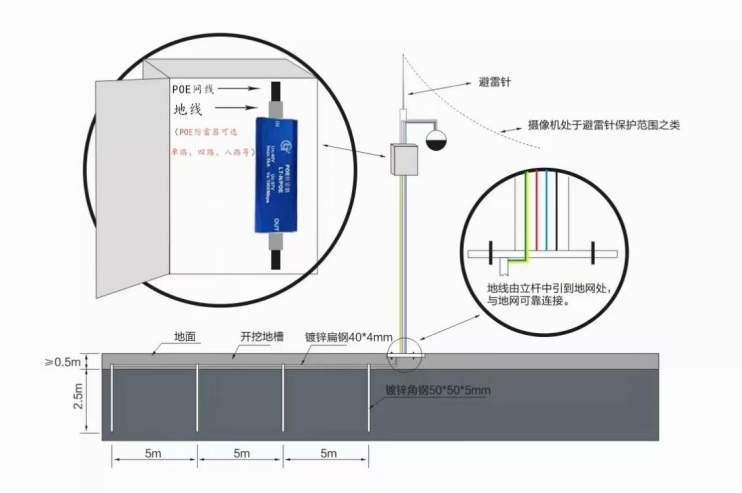

    当系统采用POE以太网供电方式时，不能使用上面的电源网络二合一防雷器，要采用摄像机POE专用防雷器，型号：LT-N/POE
