1、引言

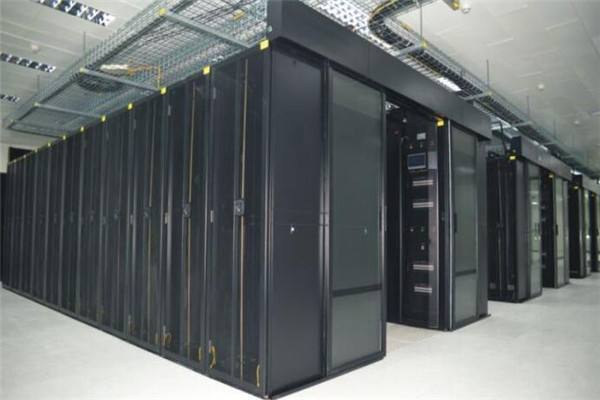

    机房防雷主要从接地改造，线路屏蔽，等电位连接，设置浪涌保护器等多种方式进行防雷设计，计算机机房因电子设备精密化程度高防雷耐压低，当发生感应浪涌侵袭时，会容易打坏机房设备造成通讯中段、设备永久性损坏，重要的是计算机系统中断和瘫痪会造成不可估量的直接与间接的巨大经济损失和影响，所以机房工程前期设计施工一定要考虑防雷措施，避免后续出了问题再进行整改增加成本。

2、计算机机房雷电感应防护工程方案

    本方案制定的是考虑机房所在大楼实际环境因素和用户实际需要而作出一套比较完整而易于操作的防雷设计及安装技术的防雷方案，从而达到整个计算机房设备系统安全地运行。

2.1 设计依据

    ①《建筑物防雷设计规范》（GB50057-94）

    ②《建筑物电子信息系统防雷技术规范》（GB50343-2004）

    ③《雷电电磁脉冲的防护》（IEC61312）

    ④《建筑物防雷装置检测技术规范》（GB/T21431-2008）

    ⑤《电子计算机机房设计规范》（GB50174-93〉

    ⑥符合其他相关标准规范.

2.2 目的和作用

    完善某企业计算机机房雷电感应防护设施，以保障计算机机房内人身及有关电子设备等的运行安全，以符合国家现行有关规范和标准的规定。

2.3 设计原则

    安全可靠、技术先进、经济合理、适合要求、全面加强防护。

2.4 雷电防护概述

    为了对机房的通信系统、网络系统、电源系统以及控制系统等弱电电子设备采取有效实用的防雷保护措施，保障机房系统正常安全运行，减小雷电感应对电子信息设备的影响，首先应明确机房雷电防护的危害原理及危害途径。按甲方要求计算机机机房按建筑物电子信息系统的雷电防护等级划分为A级。凡是影响电子信息系统的雷电侵入通道和途径,都必须预先考虑到,采取相应的防护措施,将雷电高电压、大电流堵截消除在电子信息设备之外,不允许雷电电磁脉冲进入设备,即使漏过来的很小一部分,也要采取有效措施将其疏导入大地,这样才能达到对雷电的有效防护。

    建筑物电子信息系统遭受雷电的影响是多方面的,既有直接雷击,又有从电源线路、信号线路等侵入的雷电电磁脉冲,还有在建筑物附近落雷形成的电磁场感应,以及接闪器接闪后由接地装置引起的地电位反击。

    在进行防雷设计时,不但要考虑防直接雷击,还要防雷电电磁脉冲、雷电电磁感应和地电位反击等,因此,必须进行综合防护,才能达到预期的防雷效果。

3、人工接地体安装

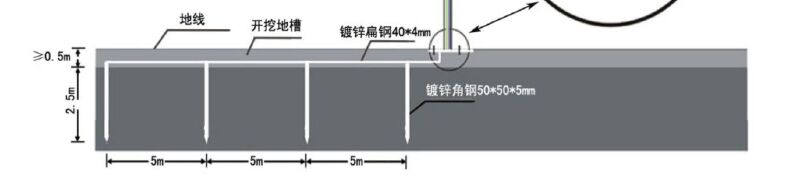

    地网工程为：开挖深 0.8m×0.5m 的人工沟槽，沟槽尽量形成闭合一圈，沟槽内每隔 5m 垂直安装长 2.5m×50mm×50mm×5mm 热镀锌角钢作为垂直接地极，待垂直接地极安装完成后采用 40mm×4mm 热镀锌扁钢把每一根连接起来，形成接地母线，在接地母线安装完成后，把该厂房大型金属设备底座、外壳均就近接入接地木线内，设备接地，对该地网进行实验性测试，如能满足要求（地网面积不小于80m2） ，则无需再增加接地体，直接进行隐蔽工程验收，然后回填。如不能满足要求，则需要继续增加接地体或多个接地网互相连接，组成共用地网，直至接地电阻满足要求为止。

    ①接地体加工：根据设计要求的数量、材料、规格进行加工，材料一般采用钢管知角钢切割， 长度不应小于 2.5m。 如采用钢管打入地下， 应根据土质把钢管加工成一定的形状，遇松软土壤时，可切成斜面形，为了避免打入时受力不均使管子歪斜，也可以加工成扁尖形；遇土质很硬时，可将尖端加工成圆锥形。如选用角钢时，采用50mm×50mm×5mm 的角钢，切割长度不应小于 2.5m。角钢的一端应加工成尖头形状。

    ②挖沟： 根据设计图要求， 对接地体(网)的线路进行测量弹线， 在此线路上挖掘深为 0.8～1m，宽为 0.5m 的沟，沟上部稍宽，底部渐窄，沟底如有石子应清除。

    ③安装接地体(极)：沟挖好后应立即安装接地体和敷设接地扁钢，防止土方倒塌。先将接地体放在沟的中心线上，打入地中。一般采用手锤打入，一人扶着接地体，一人用大锤敲打接地体顶部。使用手锤敲打接地体时要平稳，锤击接地体正中，不得打偏，应与地面保持垂直，当接地体顶端距离地面 600mm 时停止打入。

    ④接地体间扁钢敷设：扁钢敷设前应调直，然后将扁钢放置于沟内，依次将扁钢与接地体用电(气)焊焊接。扁钢应侧放而不可放平，侧放时散流电阻较小。扁钢与钢管连接的位置巨接地体最高点约 1OOmm。焊接时应将扁钢拉直，焊好后清除药皮，刷沥青做防腐处理，并将接地线引出至需要的位置，留有足够的连接长度，以待使用。

    ⑤自然基础接地体连接利用底板钢筋或深基础做接地体：按设计图尺寸位置要求，标好位置，将底板钢筋搭接焊好，再将柱主筋(不少于 2 根)底部与底板筋搭接焊好，并在室外地面以下将主筋焊好连接板，清除药皮，并将两根主筋用色漆做好标记，以便引出和检查。做好室内等电位连接网络过后与室内等电位连接网络相连。

4、电源和网络信号系统防雷电感应

    根据 GB50343-2012 《建筑物电子信息系统防雷技术规范》第 5 条 5.1 款以及 GB50057-2010《建筑物防雷设计规范》第 4.4.7 条 2款要求，应按要求在系统内增设电源或信号电涌保护器，用于防止电涌电流通过电源线路和信号线路传入室内，致使室内设备遭受损坏。当低压电源线路引入的总配电箱、配电柜处应装设 I 级实验的电涌保护器，信号系统应根据其电压、插入损耗、阻抗等参数安装适配的信号电涌保护器，同时设备房内所有设备外壳、机架应做良好的接地和等电位连接。

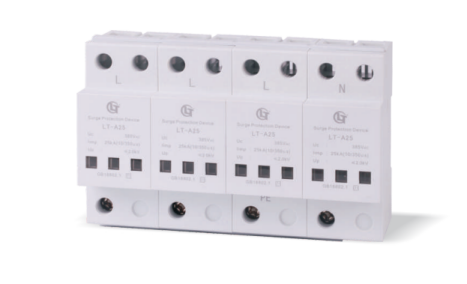

    设计在机房供电进线配电柜内并接加装 1套一级三相电源防雷器型LT-A25/4，用以对整个机房进行第一级电涌保护，电涌保护器连接导线采用 BVR10mm2多股绝缘铜芯导线（黄、绿、红、蓝）与电源相排进行并联，电涌保护器接地线采用 BVR16mm2多股绝缘铜芯导线（黄绿相间）与等电位链接网连接。

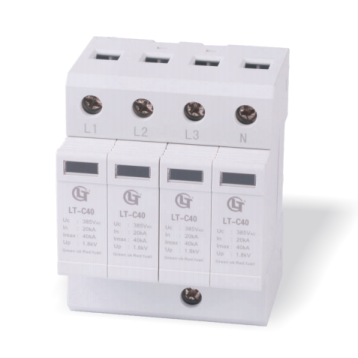

    根据 GB50343-2012 《建筑物电子信息系统防雷技术规范》第 5 条 5.4 款要求，电源系统应进行分级安装电涌保护器，用于对整个电源系统进行分级防护，设计在UPS进线处安装一套单相电源防雷器LT-C40/2（或三相防雷器，型号LT-C40/4），用于对电源系统进行第二级防护，电涌保护器接地线采用不小于BVR2.5mm2多股绝缘铜芯导线（黄绿相间）与等电位链接网连接。

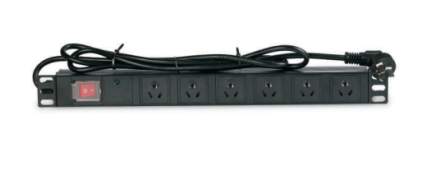

    机房电源第三级防雷采用PDU防雷插座，型号LT-J1G06/10，安装在机柜上，作为用电设备最末级的精细保护。

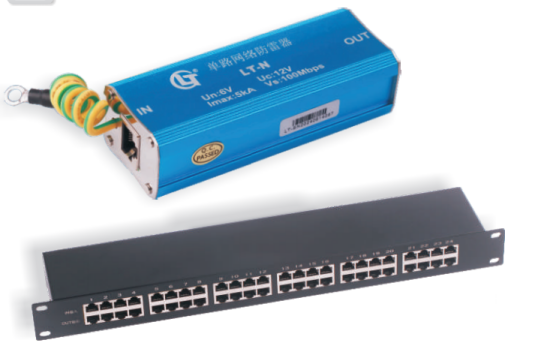

    设计对机房内网络交换机加装24口网络防雷器，用于对整个机房信号系统进行防护，信号电涌保护器采用串联的方式串接于信号线路内，同时采用跳线进行信号恢复，增设 BVR2.5mm2多股绝缘铜芯导线（黄绿相间）与等电位链接网连接。所有电源、信号电涌保护器均采取就近的方式使用不小于BVR2.5mm2多股绝缘双色（黄绿相间）铜芯导线进行接地。进入机房的电源线、信号线应使用金属线槽屏蔽，线槽应使用跳线连通并与室内等电位连接网络相连。

5、室内等电位连接网络

    机房内应设置等电位连接网络，等电位连接网络为一圈30*1mm的扁铜带围绕机房一周，布置在防静电地板下方，由绝缘子支撑于地面上。绝缘子每隔1m一个用螺栓与扁铜相连，扁铜带连接处使用螺栓连接，等电位连接网络与室内柱子钢筋相连不小于2处，连接方式为螺栓或者绑扎，绑扎长度不小于主筋的12D。

    等电位连接网络与人工接地网使用螺栓连接，连接位置不小于1处。室内信号设备金属外壳须与等电位连接网络相连，金属线槽SPD地线，PDU地线等须与等电位连接网络相连，连接方式为跳线螺栓连接。防静电地板骨架应与等电位连接网络相连，连接次数不应小于2处。
